Panduan Perakitan Komponen Trolley HI 102
Instruksi perakitan terstandarisasi untuk memastikan setiap bagian troli, mulai dari sistem kelistrikan baterai LiFePO4, rangka pelindung sasis, dudukan kursi operator, hingga mesin pompa airless dan boom sprayer terpasang dengan aman dan presisi.
6 Video Instruksi Perakitan & Penyetelan
Cara Pemasangan Baterai
Panduan penempatan kotak baterai di antara 4 swivel trolley, pengikatan tali pengaman panjang dan pendek melintasi bagian atas baterai, serta penyambungan konektor sesuai posisi dan polaritas yang tepat.
- 1 Posisikan kotak baterai di antara keempat swivel pada trolley.
- 2 Siapkan dua tali pengaman, yaitu satu tali panjang dan satu tali pendek.
- 3 Pasangkan tali pengaman melalui swivel dengan melintasi bagian atas baterai untuk menahan baterai agar tetap pada posisinya.
- 4 Hubungkan konektor baterai sesuai dengan posisi dan polaritas yang benar.
- 5 Pastikan konektor terpasang dengan baik sebelum trolley dioperasikan.
Cara Pemasangan Besi Pembatas
Tata cara pemosisian dan penyejajaran besi pembatas pada lubang dudukan trolley, serta penekanan ke arah bawah hingga terpasang kokoh pada batas maksimal.
- 1 Posisikan besi pembatas pada bagian trolley yang telah ditentukan.
- 2 Sejajarkan besi pembatas dengan dudukan atau lubang pemasangan.
- 3 Pasang besi pembatas pada dudukannya hingga berada pada posisi yang tepat.
- 4 Setelah posisinya dipastikan sejajar, dorong besi pembatas ke bawah hingga mencapai batas maksimal.
Cara Pemasangan Kursi
Prosedur penyejajaran kursi operator dengan lubang dudukan pada trolley machine, serta pemasangan dan pengencangan 8 baut M6 beserta ring per M6 hingga kokoh.
- 1 Siapkan 8 baut M6 dan 8 ring per M6.
- 2 Posisikan kursi sejajar dengan lubang pemasangan pada trolley machine.
- 3 Pasang baut M6 beserta ring per M6 pada setiap lubang pemasangan kursi.
- 4 Kencangkan seluruh baut hingga kursi terpasang dengan kokoh
Cara Pemasangan Mesin Sprayer
Prosedur pemasangan mesin sprayer menggunakan baut M10 dan kunci pas 17 mm di bawah trolley, perakitan relay dengan baut M3 × 25 mm, serta penyambungan kabel terminal yang aman.
- 1 Posisikan mesin sprayer sejajar dengan lubang pemasangan pada trolley machine.
- 2 Siapkan kunci pas ukuran 17 mm, obeng plus, baut M3 × 25 mm, dan baut M10.
- 3 Pasang baut M10 pada titik pemasangan mesin sprayer di bagian bawah trolley machine.
- 4 Kencangkan baut menggunakan kunci pas hingga mesin sprayer terpasang dengan kokoh.
- 5 Hubungkan kedua kabel relay sesuai dengan posisi dan terminal yang telah ditentukan.
- 6 Pasang baut M3 untuk mengencangkan relay pada dudukannya menggunakan obeng plus.
- 7 Pastikan mesin sprayer, relay, dan seluruh sambungan kabel terpasang dengan benar sebelum mesin digunakan.

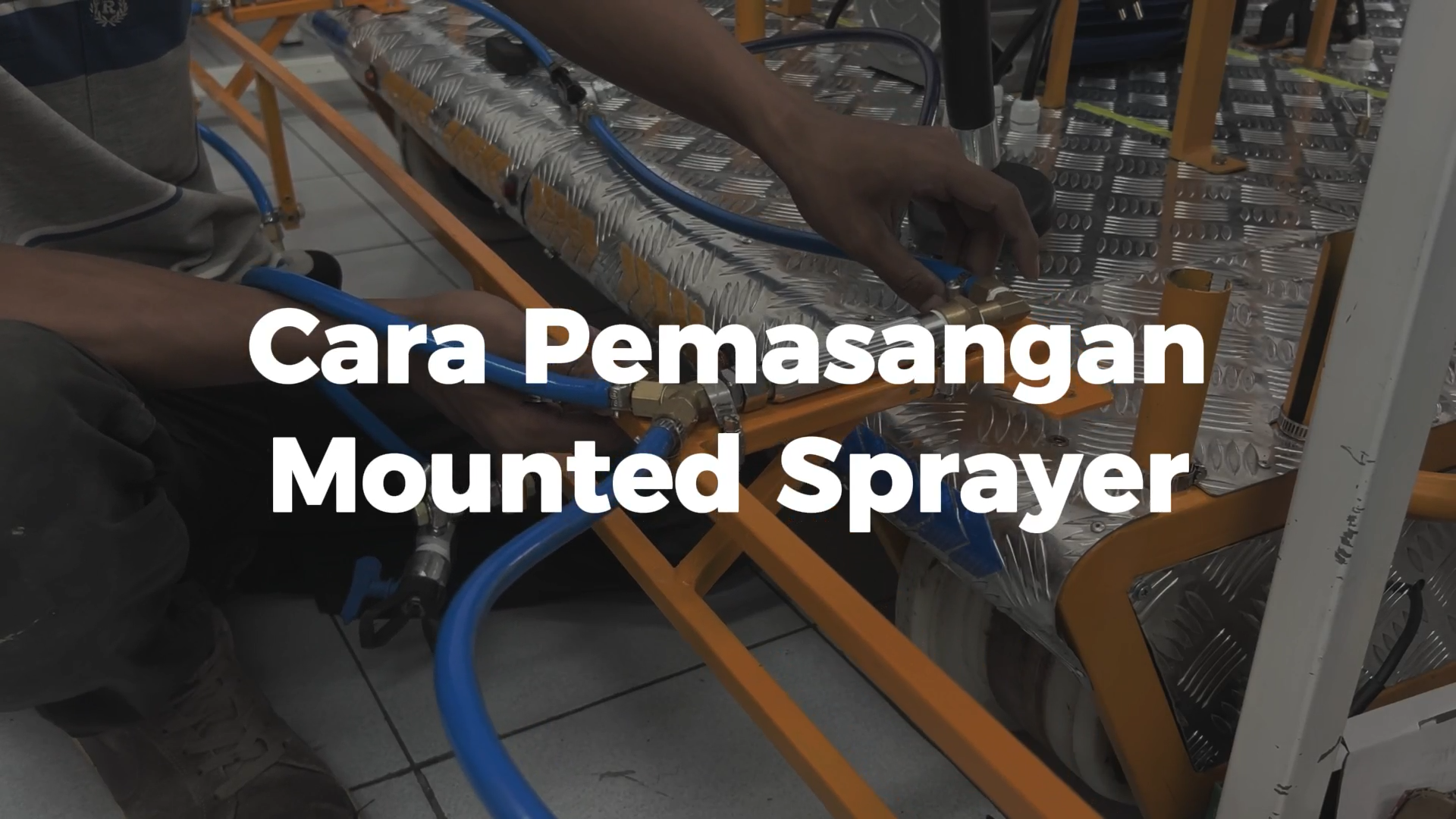

Cara Pemasangan Mounted Sprayer
Tata cara pemasangan mounted sprayer di bagian belakang trolley machine menggunakan 4 baut M5 dan kunci 8 mm, serta penyambungan dan pengencangan nipple selang pada fitting sprayer dengan kunci 19 mm.
- 1 Posisikan mounted sprayer sejajar dengan lubang pemasangan di bagian belakang trolley machine.
- 2 Siapkan 4 baut M5, kunci pas ukuran 8 mm, dan kunci pas ukuran 19 mm.
- 3 Pasang keempat baut M5 pada lubang pemasangan yang tersedia.
- 4 Kencangkan seluruh baut hingga mounted sprayer terpasang dengan kokoh.
- 5 Pastikan mounted sprayer terpasang dengan benar dan tidak goyang sebelum digunakan.
- 6 Pasang nipple selang pada fitting mesin sprayer hingga terpasang dengan benar.
- 7 Kencangkan nipple menggunakan kunci pas ukuran 19 mm hingga sambungan terpasang dengan rapat.
Cara Penyetelan Rem
Tata cara kalibrasi dan pengencangan mur pada as rem tromol di bagian depan trolley machine menggunakan kunci ukuran 14 mm untuk memastikan daya cengkeram rem berfungsi optimal.
- 1 Temukan posisi rem tromol yang berada di bagian depan trolley machine.
- 2 Siapkan kunci ukuran 14 mm.
- 3 Kencangkan mur yang terdapat pada as rem tromol menggunakan kunci ukuran 14 mm.
- 4 Pastikan rem tromol berfungsi dengan baik dan mampu menahan pergerakan trolley sebelum digunakan.
Patuhi SOP Pengoperasian & Pengecekan Harian
Sebelum wahana dioperasikan di atas rel aktif, selalu lakukan kalibrasi rem tromol mekanis, pastikan baterai terpasang aman dengan pengikat ganda, serta lakukan flushing nozzle airless dengan cairan pembersih.
